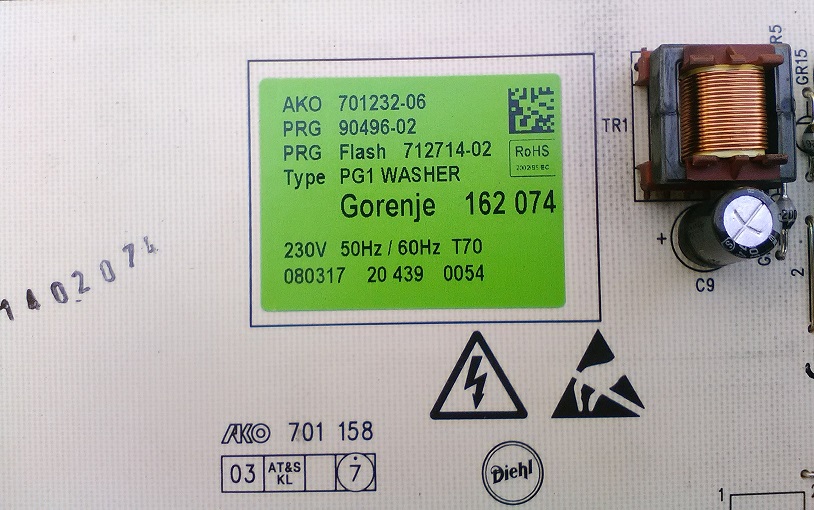

СМА Gorenje WA61061R, Подскажите номиналы деталей

@Mupy · Регистрация: 09.08.2013

Author24 — интернет-сервис помощи студентам

Всем доброго времени суток.Привезли машинку с жалобой резко стартует двигатель. Колодка двигателя была окисленная немного, и в модуле ковырялись!!! Перепаяли 2 резистора диод и 2 транзистора в цепи тахо. Подскажите пожалуйста номиналы резисторов идущих на тахо. или если есть принципиальная схема цепи тахо было-бы вообще супер.

@Канздонден_К · 16.09.2016, 16:39

Там один транзистор по тахо, а второй по синхронизации. Осциллографом смотрел сигналы?

@Mupy · 17.09.2016, 05:31

Сообщение от Константин_К

Там один транзистор по тахо, а второй по синхронизации. Осциллографом смотрел сигналы?

Нет, осциллограф забрал знакомый пару дней назад. Будет к концу недели наверно.
Резисторы правильного номинала впаяли??? их до меня впаивали, под резистором 1к видно прогар.

@cipvycip · 17.09.2016, 09:16

Nuri :
R55= 1K
R46= 8K2

trans = 2x 1B

Nuri:
Вы видите положение нижнего диода
Я думаю, что это с ног на голову проверка

-------------------------

You see the position of the lower diode
I think it is upside down-check

@Mupy · 17.09.2016, 13:24

Сообщение от serviser

Nuri :
R55= 1K
R46= 8K2

trans = 2x 1B

Nuri:
Вы видите положение нижнего диода
Я думаю, что это с ног на голову проверка

-------------------------

You see the position of the lower diode
I think it is upside down-check

СПАСИБО Большое!!! Перевернул диод заменил транзисторы все пошло
